Компактный Шинопровод

Обзор
Быстрые Детали
Место происхождения:
Цзянсу, Китай (Материк)
Фирменное Наименование:
Мощность хуасинь
Ключевые слова:
компактный короб шинопровода
Текущий Рейтинг:
200 А до 6300 а
Напряжение В Системе:
380В/690 В
Тип:
компактный короб шинопровода
Серия:
компактный короб шинопровода
Упаковывать & Поставка
Детали Упаковки:
Компактный короб шинопровода:
стандартный экспорт упаковка или подгонянная упаковка
Деталь Поставки:
2-3 недели

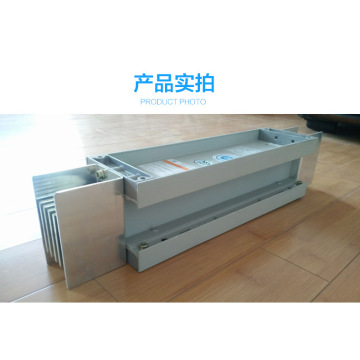

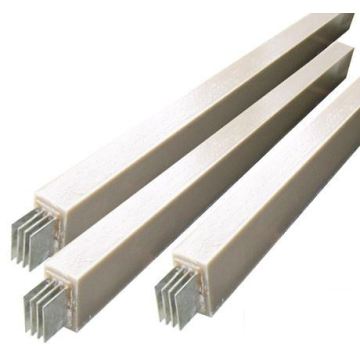

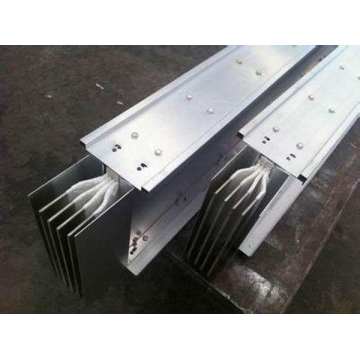

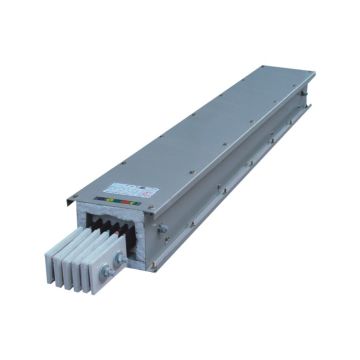

Компактный Короб Шинопровода

1. Текущий рейтинг: 200 A в 6300 а
2. Степенью защиты ІР54 & защиты IP65
3. Отличные короткого замыкания рейтинги [до 100 ка]
4. Стандартная длина 4м / 3м / 2м / 1м
5. Системное напряжение: 380В/690 в
6. Дирижер материал: высокая проводимость меди бар
7. Галогенов, класс пожаробезопасности-ч-эпоксидная изоляция retardant
8. Кран - от единицы подходят для MCCBs или SDFs или автоматические выключатели
9. Конфигурация 3P3W / 3P4W / 3P5W с или без единой земли

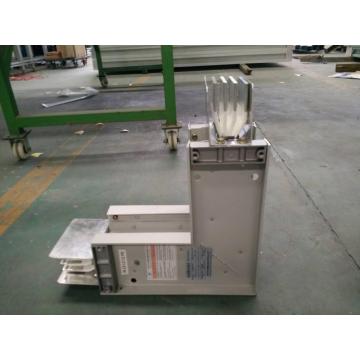

10. Гибкая система направления для удовлетворения поперечное расположение
11. Он может быть повторно использованы после разборки.

Конкурентное Преимущество

1 Управление добра и высокого качества
2 Быстрая Доставка
Конструкция и Логос 3 клиентов Радушны
4 Конкурентные Цены
5 Малый Заказ Приемлемый
6 Упаковывая деталь: стандартная упаковка экспорта или подгонянная упаковка


Описание

Система четырнадцатый серия шинопровода шинопровод является передовой и энергосбережению типа, разработанной zhenda. Он принимает британский Henrob и Германия экспресс самопроникающие заклепки технологии, и общая структура приложения автоматически склепанных вместе, обеспечивая высокую степень автоматизации. Использование гидравлического давления делает общую численность busway существенно расширяется, и имеет хорошее влияние запечатывания и анти -- утечки характеристика.
Кроме вышеуказанных, он имеет характеристики ниже:
1. Гибкая система направления для удовлетворения поперечное расположение
2. Экономия пространства
3. Может быть повторное использование после того, как разобрали.
4. Замыкания высокая степень прочности и защиты.
5. Обе гайки затягивать и самопроникающие заклепки технологии.
6. Он принимает плитами пол двойной тепла дисперсии.
7. Компактная конструкция, хорошее рассеивание тепла, низкий Импеданс, надежный и легкий для установки и обслуживания.

Технические Параметры

Номинальный ток(А) 250 400 630 800 1000 1250 1350 1600 2000 2300 2500 3150 3800 4000 4500 5000
Номинальное напряжение AC380/690В
Номинальное напряжение изоляции 660-1000В
Номинальная частота 50/60Гц
Номинальный кратковременный выдерживаемый ток
30(ка)
80(ка)
100(ка)
Категория перенапряжения/степень загрязнения
В III/3
Степень защиты IP40,ІР54,ІР65
Вес(кг/м) 9 11.5 12.5 15 18 23 25 32 40 48 55 69 83 90 102 116
Сопротивления относительно нейтральной линии при температуре 35°C и частоте 50 Гц
Сопротивление 0.12 0.105 0.092 0.081 0.062 0.05 0.038 0.029 0.023 0.018 0.015 0.014 0.012 0.011 0.009 0.008
Реактор 0.051 0.045 0.039 0.033 0.027 0.022 0.019 0.014 0.011 0.009 0.008 0.007 0.006 0.005 0.004 0.004
Импеданс 0.13 0.114 0.101 0.087 0.068 0.055 0.042 0.032 0.025 0.02 0.017 0.016 0.013 0.012 0.01 0.009

Сравнение между корпусом и проводником сечением (эквивалент с алюминиевой enclsoure)

Ток(a) сечение ре
400 320%
630 274%
800 240%
1000 305%
1250 235%
1400 211%
1600 187%
2000 157%
2300 136%
2500 121%
3100 221%
3800 197%
4300 184%
5000 171%

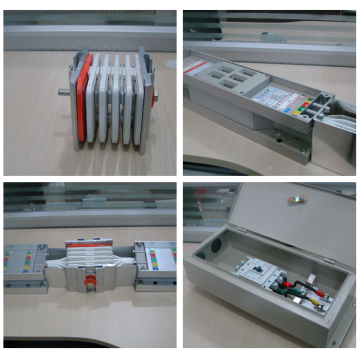

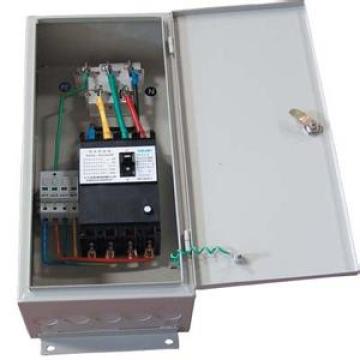

Кран - от единицы подходят для MCCBs или SDFs или автоматические выключатели

Блок защиты ток(a) H(мм) W(мм) L(мм)
Предохранитель 16-25 310 250 500
Переключатель 32-160 270 360 450
200-400 340 390 550
630-800 370 550 700
Выключатель 16-200 310 250 550
250-400 310 340 650
630-800 350 340 950
