Система Транкинговой Шинопровод

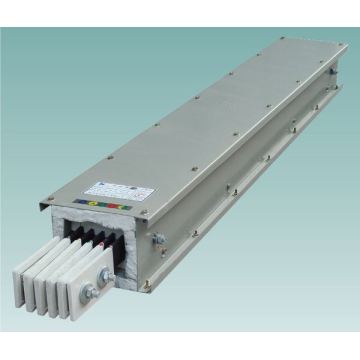

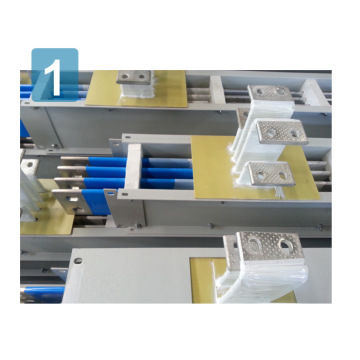

Система ТРАНКИНГОВОЙ ШИНОПРОВОДА включает распределение электрической энергии с использованием набора медных/алюминиевых шинопроводов заключен в любой encloser с высокой степенью защиты от попадания посторонних предметов.
Ниже приведены некоторые преимущества системы шинопровода шинопровода по сравнению с обычной кабельной системы:-
Время по месту установки снижаются по сравнению с зашитыми системами, тем самым способствуя экономии средств.
Это обеспечивает повышенную гибкость в конструкции и универсальность в отношении будущих изменений.
Большую безопасность и спокойствие для проектировщиков, подрядчиков и конечных пользователей.
Из-за простоты шинопровода, его легко оценить затраты от проектирования/расчета до монтажа на объекте. Это происходит потому, что технические характеристики и цену каждого компонента всегда известны.
Это недальновидно сравнить стоимость шин с длиной кабеля, а не реальная себестоимость прокладки кабеля включает несколько трасс, кабеля, лотка и фиксации, не говоря уже затяжного времени и усилий протягивания кабелей.

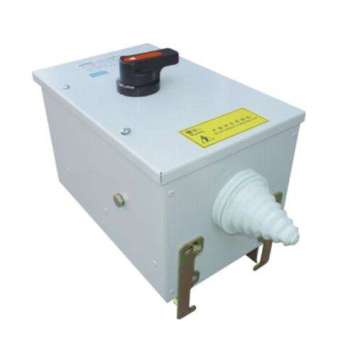

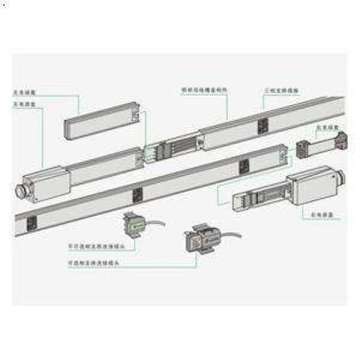

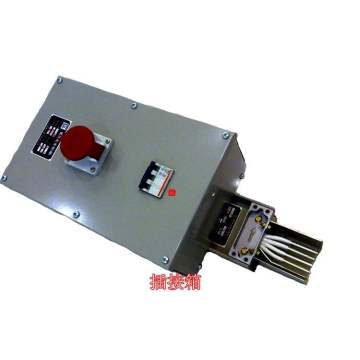

Шинопровод распределения электроэнергии по ее длине с помощью отводных точек вдоль шинопровода в как правило, на 0,5 или 1 м центры. Отводных блоков подключены по длине шинопровода для питания нагрузки; это может быть распределительный щит Sub или, в фабрике, в отдельных машин. Отводы могут быть добавлены или удалены с шиной прямых, исключая время простоя продукции.
Установленные вертикально, такие же системы может быть использована для подъема-электрическая сеть приложений, с отводы кормлении отдельные этажи. Сертифицированные противопожарные барьеры доступны в точках, где шинопровод проходит через перекрытия. Устройств защиты, таких как плавкие предохранители, switchfuses или выключатели расположены вдоль шинопроводов работать, уменьшающ потребность для больших распределительных щитов и большого количества распределительных кабелей от установленного оборудования.
Очень компактна, поэтому обеспечивает экономию пространства
Где эстетика должна рассматриваться, короба шинопровод может быть установлен с естественным оцинкованной, алюминиевой, или краской. Специальные цвета, чтобы соответствовать электрощитовых или определенную цветовую гамму, также доступны по запросу.
Короб шинопровода имеет несколько ключевых преимуществ по сравнению с обычными формами распределения власти в том числе: –
(a) сокращение, по времени установки, когда по сравнению с зашитыми системами, что ведет к экономии средств.
(б) повышение гибкости в разработке и универсальность в отношении будущих изменений.
(C) расширение функций безопасности, вызванные использованием высококачественных, произведенных компонентов, которые обеспечивают большую безопасность и спокойствие для проектировщиков, подрядчиков и конечных пользователей.
Неравномерное распределение тока происходит там, где несколько прогонов кабели используются параллельно.
Короб шинопровода и коснитесь пунктов на регулярных интервалах вдоль каждой длины, чтобы позволить силе быть сняты и распространены там, где это необходимо. Потому что он полностью автономен, он должен только механически смонтированы и электрически подключены к работе.
Для оценки распределения энергии мы должны иметь несколько трасс кабеля. В таких условиях несбалансированное распределение тока происходит и вызывает перегрев какой-то кабель. Это полностью исключается в систем БЦ.
Когда несколько прогонов кабели используются часто приводит к неправильной торцевые соединения, тем самым вызывая перегрев контактов, сжигание концы кабелей, и является одной из основных причин пожаров. Это полностью исключается в систем БЦ.
Шинопровод против кабели для стояка:
Старший не вопрос кабель ШИНОПРОВОД
1 Количество проводов одной цепи в пол. Следовательно, для 20-этажного здания, необходимо 20 схем. Только одна схема может охватить все этажи.

2 ГРЩ необходимо 1 исходящие для каждой цепи. Следовательно, 20 шт. АВЛК расходы. Более высокой стоимости и большего пространства в электрощитовой нужен только 1 исходящий для каждого стояка. Низкая стоимость и размер главной панели.

3 Размер вала через 4 жильных кабелей, а учитывая 1 кабель на фидер, вам понадобится 20 кабели на низкой этаж. Большие пространства, необходимого для кабелей и кабельных лотков. Типичный Размер 1600А стояк 185мм х 180мм. Приводит к большой экономии на размерах вала стояка, а значит и больше полезной площади на каждом этаже.

4 пожара и безопасности высокая концентрация теплоизоляционные материалы, применяемые в кабельно-проводниковой продукции включает в себя очень высокий уровень горюче энергии. Объем теплоизоляционные материалы, используемые в транкинговой снижается до минимума, так что горюче энергии значительно ниже, чем кабелей. Используемые изоляционные материалы не выделяют коррозионно-активных или токсичных газов в случае пожара. После того, как источник огня убирают, эти материалы не погашена в несколько секунд, так что theeffect пожара сводится к минимуму.

5 горюче энергии – см. таблицу заключенные – около 60 кВтч/кв. 1600А.м 1600А – около 5 кВтч/кв. м. м.
Горюче энергии обычно составляет 80% -90% меньше, чем кабели.

6 будущего расширения, если нагрузка на пол превышает первоначальный план, владельцу необходимо будет выполнить дополнительный кабель из запасного фидера на основной плате, что пол. Предоставляя дополнительный кран слотов на каждом этаже на стадии проектирования, владельцу достаточно приобрести окно кран и подключите его в случае необходимости дополнительные нагрузки. Как подключить можно сделать видео, нет Выключить необходимый для любой из существующих клиентов / цепи. Будущее Гибкости.

7 вина выдерживают уровней ограничен Размер проводника каждой цепи. Намного выше – обычно 1600 стояк имеет недостатка нагрузки от 60 до 70 ка.Безопаснее в электрической цепи.

8 Время установки намного дольше каждого стояка на 20-этажное здание может быть установлен в приблизительно 2 до 3 дней.

9 падение напряжения с высоким импедансом, если вы выберете Размер кабеля, основанные на каждый текущий рейтинг этаже. Гораздо меньшим сопротивлением. Hencesubstantially меньшее падение напряжения.
